リード線型 NFT-Lシリーズ
機器組込用ノイズフィルタトランス
EMC対策に即戦力の助っ人
ノイズを出さない 入れない 誤動作完封！
特徴
●リード線構造ですから、あらゆる構造の電子機器へ配線できますので、汎用性が高い。
●2VA～150VAを9品種に分け、入力電圧80Ｖ～240Ｖ・出力電圧5Ｖ～240Ｖまで必要に応じてあらゆる仕様に対応できます。
●トランス締金へ、シールドを集約していますので、特別な配線が不要です。（60VA以下のタイプ）
●電安法・UL・CSA・VDE…等各国の規格に対応できます。
定格
| 定格入出力 | 御指定による ＊ |
|---|---|
| 電圧変動率 | 御指定による |
| 絶 縁 抵 抗 | DC500Vメガーにて50MΩ以上 |
| 耐 電 圧 | AC1,500V～4,000V（1分間） |
| 絶 縁 階 級 | E種 |
| ノイズ減衰 特 性 |
ノーマルモード －80dBMAX（0,01～30MHz） コモンモード －100dBMAX（0.01～30MHz） |
| 漏 洩 電 流 | 10μA以下（1次－アース間） |
※それぞれについて御希望仕様に対応可能。
減衰基本特性 NFT-Lシリーズ

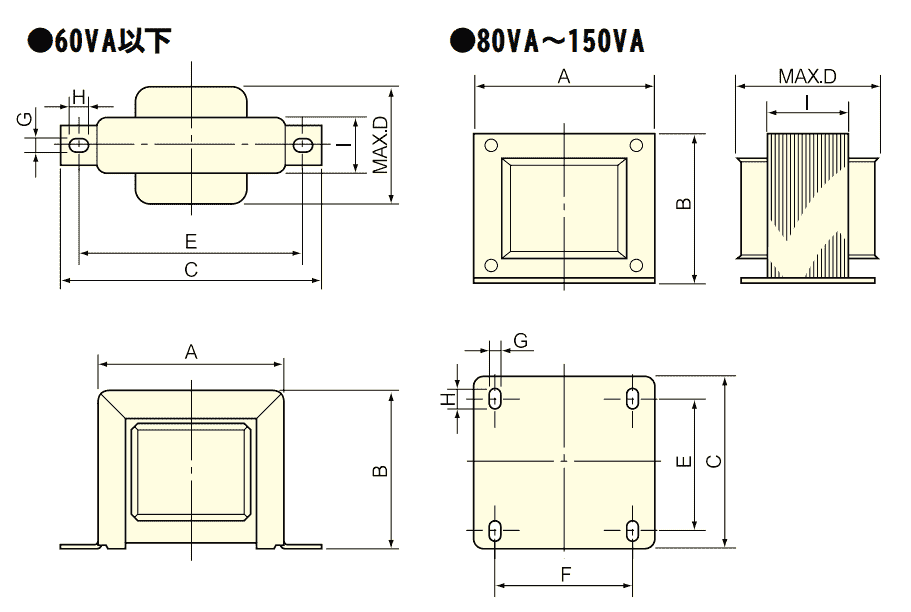

外形寸法図
品種とサイズ
入力電圧80Ｖ～240Ｖ・出力電圧5Ｖ～240Ｖの範囲で定格電圧をご指定下さい。
| 標準容量 （VA） |
主要部サイズ（mm） | 重量 （kg） |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | ||
| 2 | 36.5 | 32.0 | 53.0 | 36.0 | 45.0 | ― | 3.5 | 5.0 | 15.5 | 0.12 |
| 5 | 43.0 | 36.0 | 60.0 | 43.0 | 51.5 | 4.5 | 23.0 | 0.21 | ||
| 10 | 50.0 | 43.0 | 71.0 | 48.0 | 60.0 | 4.5 | 6.0 | 27.0 | 0.38 | |
| 20 | 59.5 | 52.0 | 84.0 | 57.0 | 70.0 | 5.0 | 7.0 | 32.5 | 0.60 | |
| 40 | 68.5 | 59.5 | 90.0 | 65.0 | 79.5 | 4.5 | 6.0 | 38.0 | 1.00 | |
| 60 | 79.5 | 67.5 | 104.0 | 82.0 | 93.0 | 6.5 | 42.5 | 1.50 | ||
| 80 | 85.8 | 72.7 | 80.0 | 85.0 | 60.0 | 71.0 | 10.0 | 40.0 | 1.90 | |
| 100 | 96.0 | 81.2 | 84.0 | 93.0 | 64.0 | 79.0 | 44.0 | 2.60 | ||
| 150 | 105.0 | 88.7 | 90.0 | 101.0 | 70.0 | 87.0 | 6.0 | 50.0 | 4.00 | |
