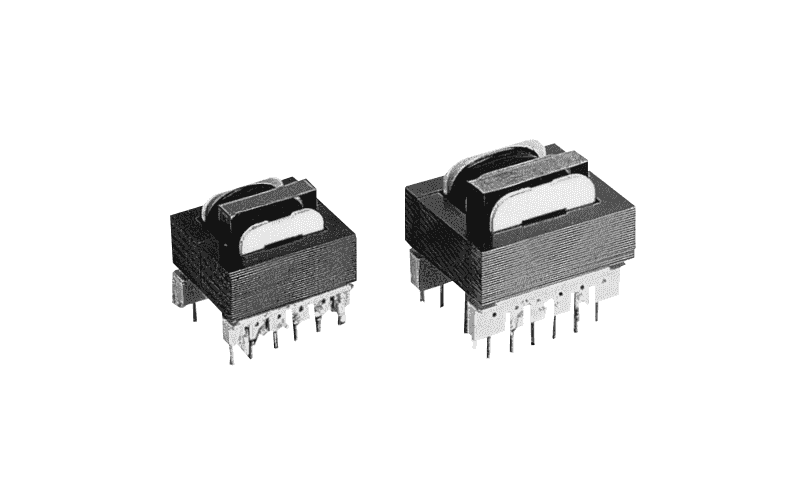

オンボード型 NFT-Mシリーズ
機器組込用ノイズフィルタトランス
プリント基板の小型化・省コスト化が可能。
搭載型ピンタイプで、プリント基板上でノイズ除去。
特徴
-
ピン端子構造でプリント基板直取付ができるので、配線工数が大幅に省力化できます。
-
1次・2次コイル間にノイズ遮蔽板を挿入し、アース端子及び保持金具として、利用しています。
（注意：プリント基板上でワンターン短絡にならないようにして下さい。）
- 従来絶縁トランスと同じ重量・寸法に仕上がっています。
- 1VA～10VAを5品種に分け、入力電圧80Ｖ～240Ｖ・出力電圧5Ｖ～240Ｖまで必要に応じてあらゆる仕様に対応できます。
- 電安法・UL・CSA…等各国の規格に対応できます。
（注意：プリント基板上でワンターン短絡にならないようにして下さい。）
定格
| 定格入出力 | 御指定による ※ |
|---|---|
| 電圧変動率 | 御指定による |
| 絶 縁 抵 抗 | DC500Vメガーにて50MΩ以上 |
| 耐 電 圧 | AC1,000V以上（1分間） |
| 絶 縁 階 級 | E種 |
| ノイズ減衰 特 性 |
ノーマルモード －80dBMAX（0.01～30MHz） コモンモード －100dBMAX（0.01～30MHz） |
減衰基本特性 NFT-Mシリーズ
外形寸法図
品種とサイズ
入力電圧80Ｖ～240Ｖ・出力電圧5Ｖ～240Ｖの範囲で定格電圧をご指定下さい。
| 標準容量 （VA） |
主 要 部 サ イ ズ （mm） | ピン部・サイズ（mm） | 重量 （kg） |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | J | K | φ寸 | 本数 | タイプ | ||
| 1.0 | 28.5 | 25.5 | 27 | 15.0 | 11 | 20 | 19.0 | 20.0 | 1.5 | 3.1 | 19.0 | 0.8 | 10 | A | 0.06 |
| 3.0 | 35.5 | 30.5 | 31 | 16.5 | 14 | 25 | 21.5 | 25.0 | 1.5 | 3.1 | 21.5 | 0.8 | 10 | A | 0.10 |
| 5.0 | 41.5 | 33.5 | 35 | 19.0 | 15 | 29 | 23.0 | 29.0 | 2.0 | 3.1 | 23.0 | 1.0 | 12 | B | 0.14 |
| 6.0 | 57.5 | 48.5 | 23 | 12.0 | 10 | 38 | 30.0 | 37.5 | 2.0 | 3.5 | 31.0 | 1.0□ | 14 | C | 0.21 |
| 10.0 | 48.5 | 40.5 | 43 | 23.0 | 21 | 32 | 26.0 | 32.0 | 2.0 | 3.1 | 26.0 | 1.0 | 12 | B | 0.27 |
●特注仕様は別途お打ち合わせの上、製作いたしますのでご用命下さい。
